智能声波燃气PE管线定位仪GPPL3000

产品原理

通过燃气PE管道附属设施为管道注入一组特定频率的声波信号,此声波信号沿管道内介质天然气传播,在传播过程中一部分声波信号会穿过土壤到达地面,通过技术手段在地面拾取这部分声波信号并通过仪器自主分析定位出管道..位置。

设备简介

智能声波燃气PE管道定位仪GPPL3000,是专为燃气PE管道..定位而研发的一款科技型产品。采用军工级高灵敏震动传感器,结合特定频率震动信号解调算法,基于声波在燃气管道内的传播特性,接收并跟踪仪器发出的声波信号,从而..定位出被测燃气PE管道的位置、深度、走向及连接关系。

产品特点

声波定位压力管道是一项发明..技术

听音+探测+探深三种模式,多维度..定位
接收机远程同步控制发射机
彩色触摸大屏,阳光下清晰可见

可靠的过载短路保护机制

军工品质,坚固耐用
探测效率高,日探测量可达3Km
扫频功能匹配现场.佳频率
有线耳机及蓝牙耳机双输出
系统可....升级
双探头模式可定位管道深度

三年..保修,..质保
高度集成于一个拉杆工程箱内,方便携带

设备组成

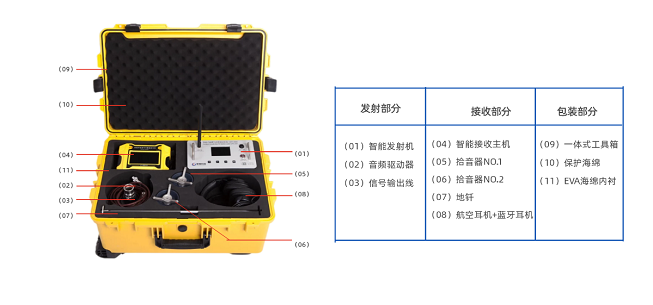

智能声波燃气PE管道定位仪GPPL3000主要由信号发射部分、信号接收部分及包装部分组成,其具体组成图如下:

探测方式

GPPL3000内置3种探测模式:听音模式、探测模式、测深模式。

听音模式:采用军工级高灵敏震动传感器在地面接收管道内传出的特定声波信号,经电子信号放大、数字滤波专业技术处理,以信号强度表盘图形及数字显示(0-99)在液晶屏上,同时在耳机里还原成地面上真实的声音信号,听音模式.大的优点..快捷,缺点需要一定经验。

探测模式:不需要听音,检测结果以柱状图的形式呈现,柱状图分红绿黄三种颜色区分,代表信号的可信度,绿色表示可信,检测到燃气PE管道的存在,黄色可信度低,不确定定是否有燃气PE管道存在,红色表示不可信,没有燃气PE管道或者探测型号没有被捕捉到;柱状图的高低及数值大小代表信号的强度,一般情况下,柱子越高数值越大表示与管道越近。探测模式优点直观准确,缺点效率偏低。

测深模式:在信号质量满足测深的要求下,可以用双探头进行管道的深度测量计算。

连接方式

接收方式

探测图示

技术参数

智能发射机

输出频率

预设200、300、400、500、600、700Hz六种频率输出

可调频率

200-700HZ可以任意调整,调整步长1Hz

功率输出

10W/20W/50W/100W

输出模式

恒频、变频、脉冲

通信单元

Lora扩频通信技术,通信距离不小于3km

集成保护

短路、过热、过载保护功能,自动切断输出,有效..设备..

屏幕显示

3.5寸高亮液晶屏,阳光下可视

电池容量

25.2V 18AH锂电池

续航时间

≥14小时(全功率满载输出)

充电时间

4.5小时

相对湿度

95%

使用温度

-30℃--50℃

智能接收机

接收频率

预设200、300、400、500、600、700Hz六种常用频率

可调频率

200-700Hz可以任意调整,调整步长1Hz。

放大倍数

1-200倍

滤波带宽

滤波器带宽1Hz

双蓝牙通信

数据蓝牙可通过手机APP与接收机同步交互控制;语音连接蓝牙耳机

无线通信

内置433M Lora天线

通信距离

不小于3km

无线控制

发射机频率,功率,发音模式可触屏控制。

显示屏幕

5寸高亮电容触摸液晶屏,分辨率800X480,.大亮度700cd/m²,具备触摸声音提示功能

屏幕对比度

1000:1

显示功能

..数值分析、置信度解算、柱状谱线图分析

探测模式

听音模式、探测模式、测深模式

探测距离

市政中压双向1~5KM,市政低压双向0.3~1Km(视现场探测环境而变)

探测深度

10M(视现场探测环境而变)

运算能力

多核异构MPU,双核A7主频800MHz,单核M4处理器209MHz

数据存储

系统内存1GB,FLASH存储8GB,内置TF存储接口,.大支持128GB

运行系统

GPPL3000V1.0超级运算系统,可通过USB口升级

电池容量

8.4V 10AH锂电池

续航时间

≥16小时

充电时间

5小时

相对湿度

95%

使用温度

-30℃--50℃

标准配置

发射机一台、接收机一台、音频驱动器一个、地面拾音器一个、航空耳机一个、蓝牙耳机一个、地钎一个、音频驱动器信号线一根、地面拾音器信号线一根、发射机充电器一个、接收机充电器一个、一体式工程箱一个,工具包一套。

界面显示

应用案例

截至2021年底,管畅科技燃气PE管道探测技术已成功应用于全国各地,燃气PE管道定位仪销售超过200台、燃气PE管道探测工程超过20000公里、实战现场超过100万处,分别与新奥燃气、华润燃气、中油燃气、中国燃气、港华燃气、昆仑燃气、中石油、中石化、正元、湖南地质勘查院、机械工业设计研究院等企业建立合作关系。

部分工程项目:泰州中油燃气探测600公里燃气PE管道、桂林市探测300公里燃气PE管道,东营市探测100公里燃气PE管道,黄石市400KM燃气PE管道,淳安天然气探测200公里、燃气PE管道西安市探测300KM燃气PE管道,稷山中油探测300公里燃气PE管道、晋中燃气探测180公司燃气PE管道。
