在日常的燃气管网维护过程中,无论是在城市中进行工程勘察、管线探测的技术人员,还是在燃气企业日常巡检,..维护的管理人员,都会遇到燃气PE管线定位探测的难题。

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

一直以来,我们都知道燃气PE管线因为不导电,不导磁,而且埋在地下的燃气PE管道与周围介质不发生任何电磁,密度,重力等物理问题,因此很难被探测出来,这已经成为了一项“..性”的难题!

但“难探测”和“不能探测”还是有所区别的,为什么这么说呢,这就是小编接下来要说的重点!自从2016年“声波探测”方法的出现和“燃气PE管线定位仪GPPL”的出现,使得这一“..性”难题已经被突破。

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

然而直到..,小编在跟燃气行业同业朋友交流的时候,还有人认为燃气PE管道探测太难,无法解决,这也是..小编编辑这篇文章的初衷,目的要..告诉大家,燃气PE管道定位探测技术。

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

什么是“声波探测”定位技术?

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

声波探测技术是通过音频驱动器向燃气管道内发射一组特定频率的声波信号,信号沿管道进行定向传播,在传播过程的同时,通过管道内传播至地面,接收器在地面进行捕捉声波信号,进而通过地表接收到信号的强弱参数值而确定管道平面位置。

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

声波探测原理是西安管畅科技经过多年的燃气管道探测实践经验,经过多年的不懈努力和实践经验进行总结,进而提出的燃气PE管道探测方法。

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

什么是燃气PE管线定位仪GPPL ?

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

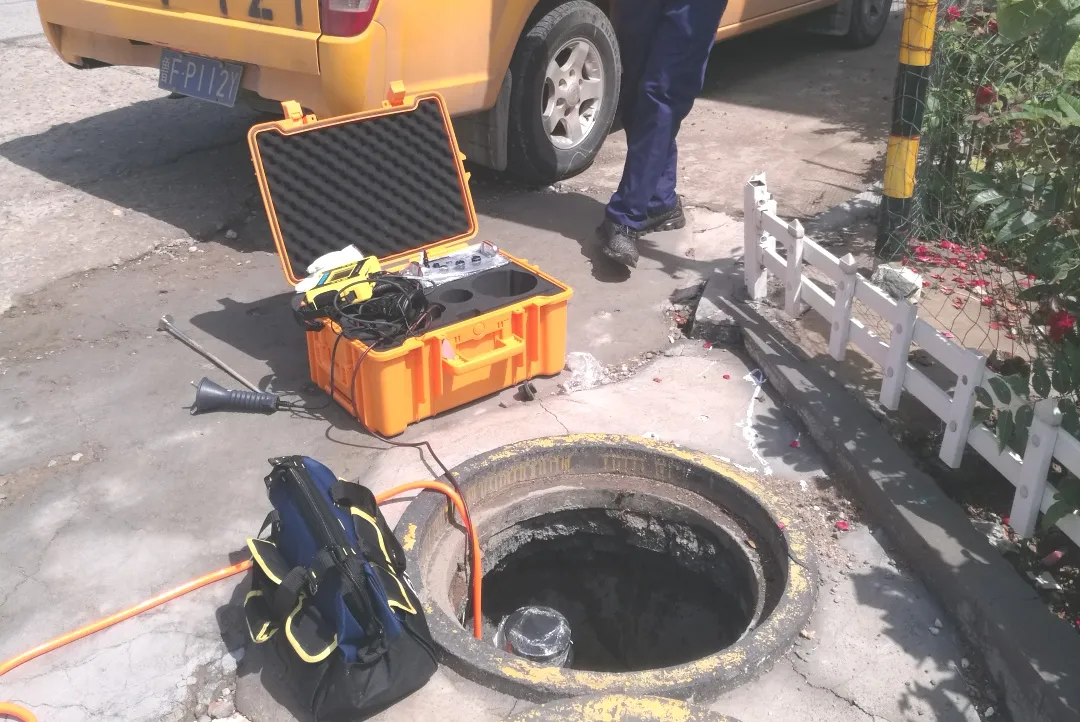

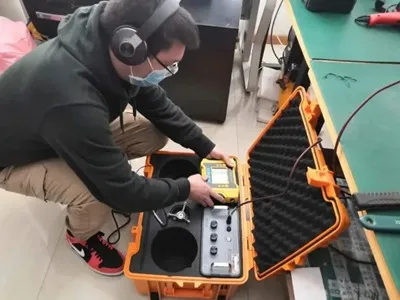

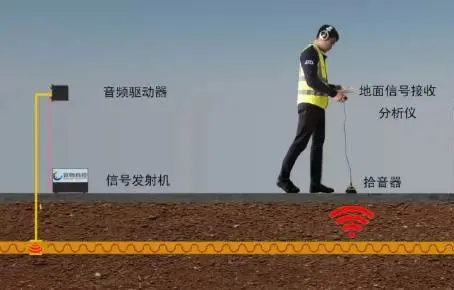

燃气PE管线定位仪GPPL是管畅科技研发的专门针对燃气PE管线探测难题的新型管线探测设备,它采用“声波探测”的原理,它由发射装置和接受装置两部分组成。与上面原理相同,在使用时,将信号发射机连接音频驱动器,然后将音频驱动器安装在放散阀或放散井,调压箱接口,接下来采用接收装置(拾音器,地面接收分析器等)接收信号来源,从而判断管道平面位置。

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

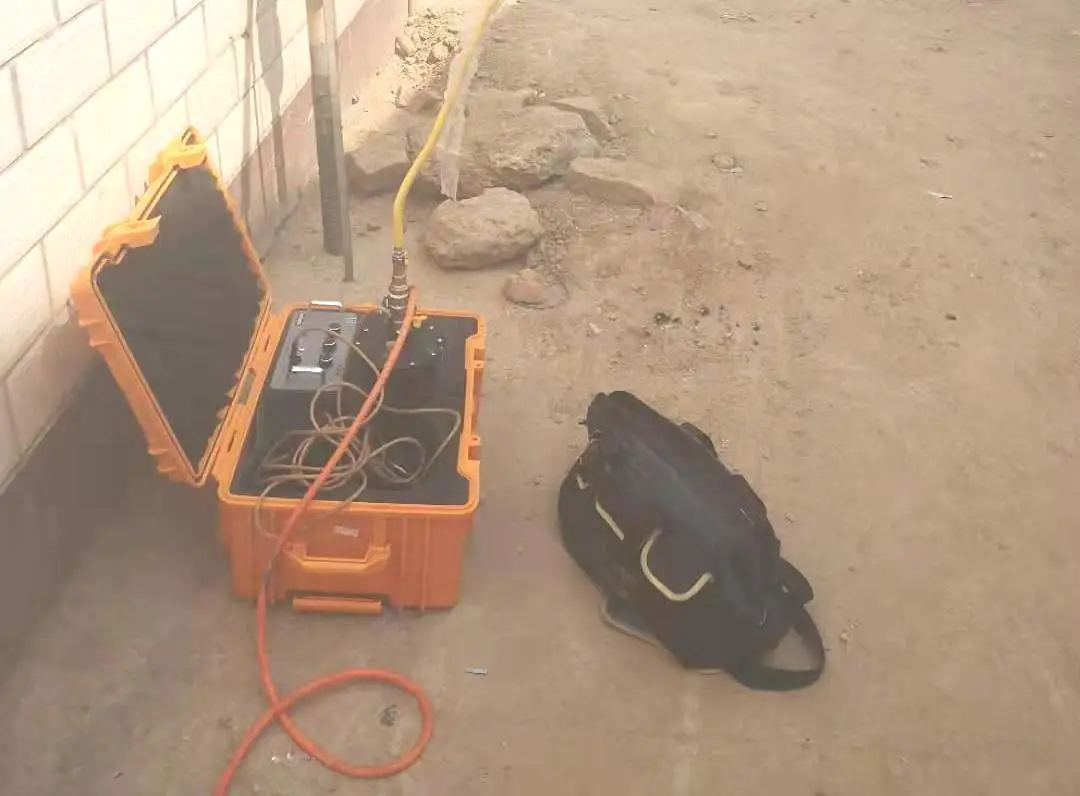

演示图

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作
管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

燃气PE管道定位仪GPPL内置3种探测模式,变频,恒频脉冲等,可以在不同地质条件下进行选择音频模式,准确,快速的探测出燃气PE管线的位置。

一直以来,管线探测中.担心的就是盲探,尤其是探测燃气PE管线,它关系着燃气管网的..和人民生命财产的..,一旦由于管道标识位置不清,探测位不明,很有可能会发生挖断管道等各种燃气..隐患。

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

不仅如此,盲探对于燃气管网巡查施工人员也造成了不便。很多时候有的管线我们在标志物几米甚至十几米处发现管道,有时候甚至在地下施工20多天仍旧无法找到管道,尤其是在燃气管线施工过程中,资料图纸因为年代久远而缺乏的案例比比皆是.有了这款燃气PE管道定位仪GPPL。就可以很好地解决燃气PE管道探测的难题。

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

以下是几个管畅科技施工同事在现场使用设备探测到燃气管线的案例,小编特地整理出来与大家分享。


案例1

GPPL探测两条管线并行排列

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

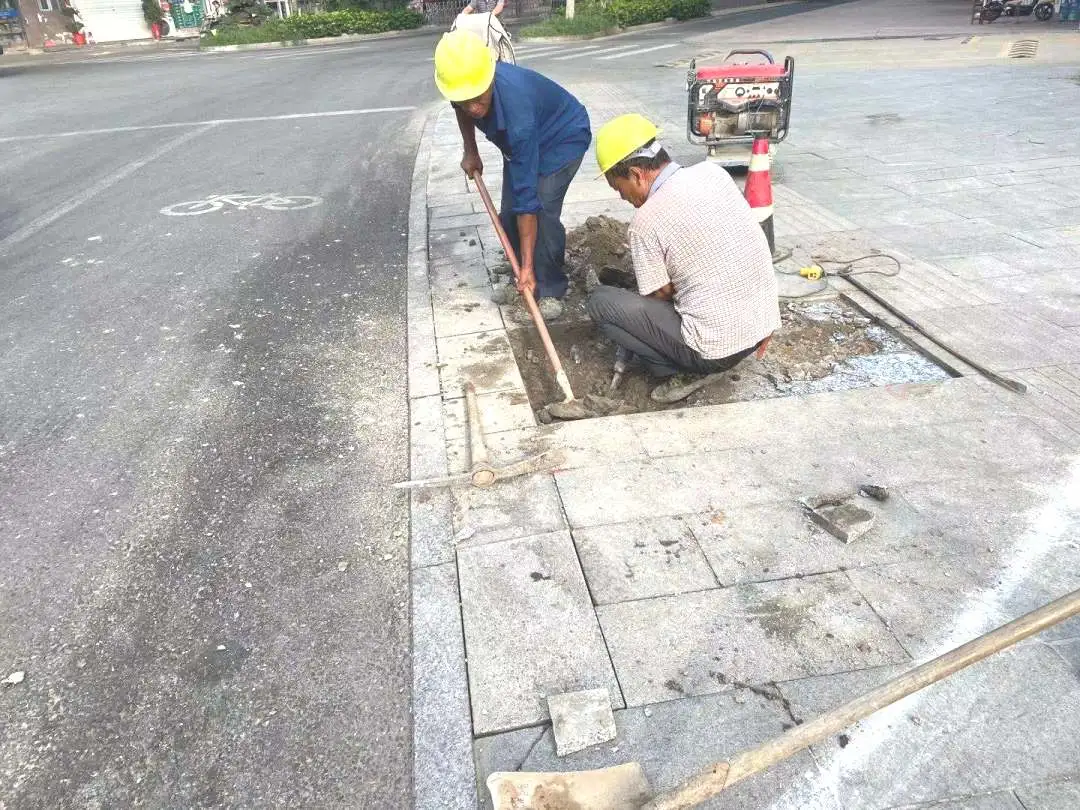

案例1:某市区A城区并行双管线探测案例实证

该市区A城区管道2001年建成,因时间久远,原始图纸资料保存不善已经丢失,仅凭借管线巡线人员凭借记忆画出草图,因为该地区进行地下管网..普查,需要摸清楚整个地下燃气管线位置。经过多方了解后选择管畅科技施工团队为其进行燃气管线探测。

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作
管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作
管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

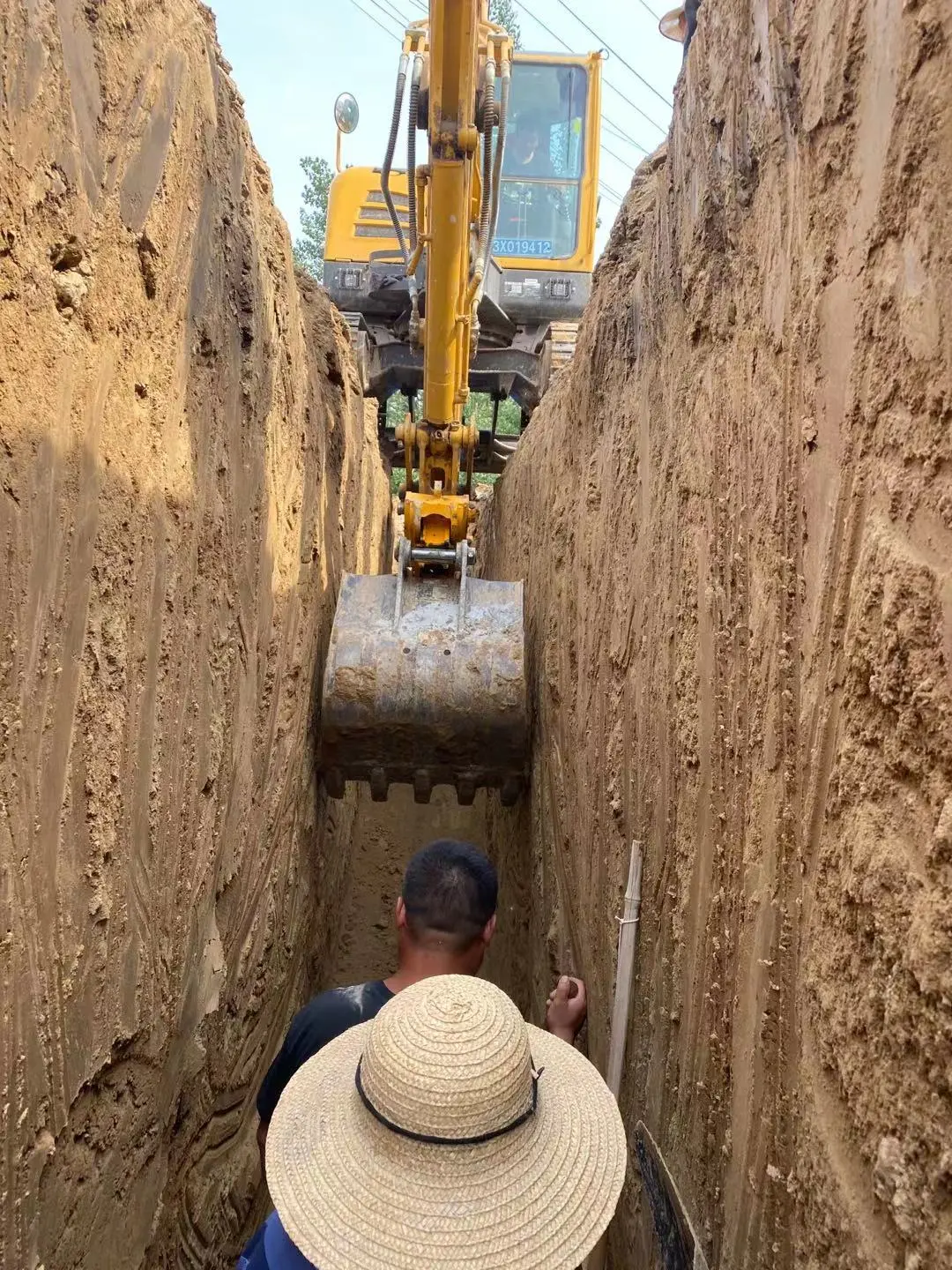

(管道挖出图,左边为..条管道,右为第二条管道)

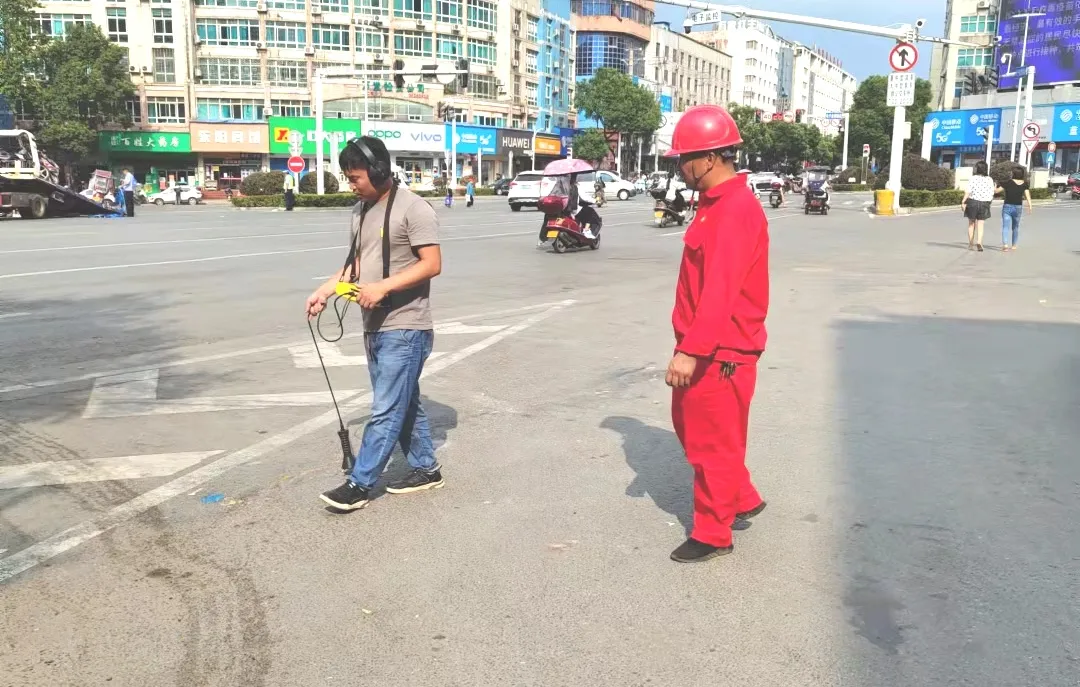

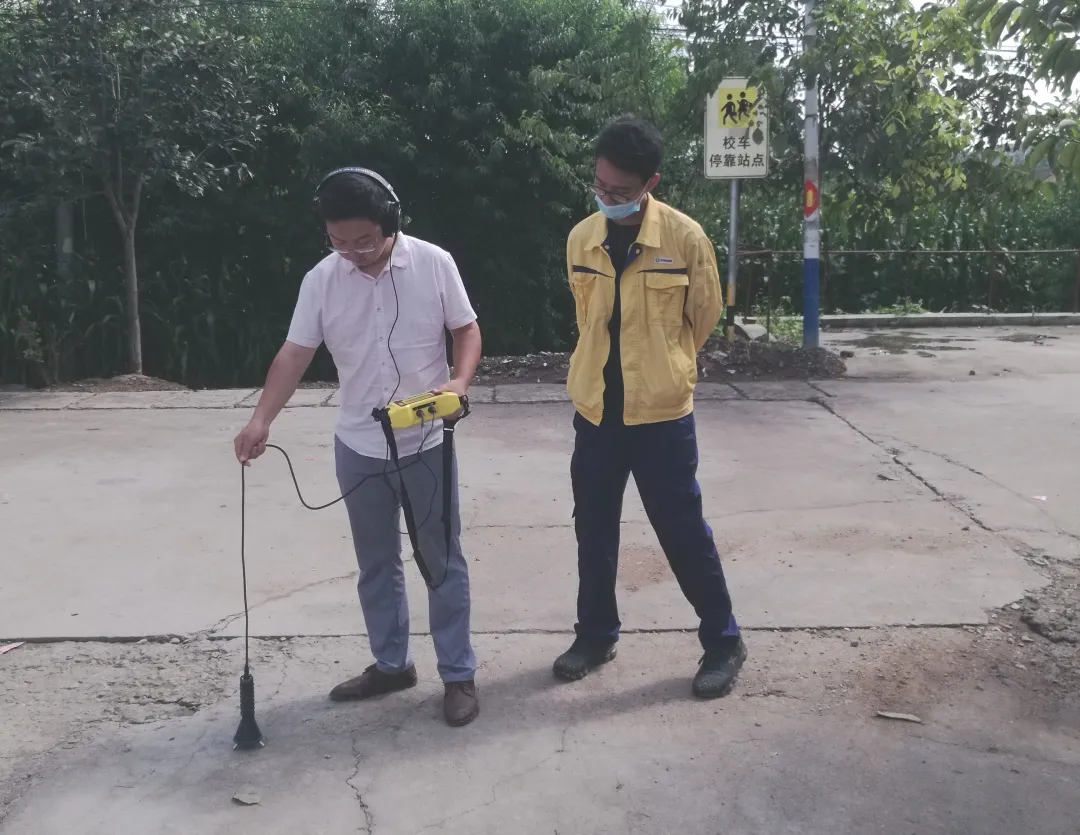

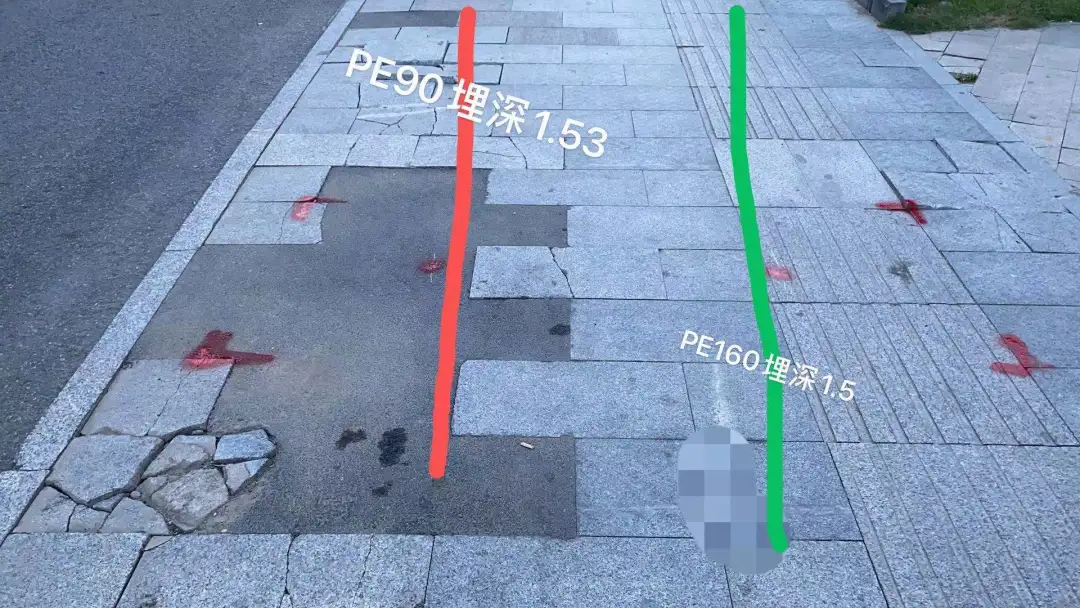

在探测过程中,探测工程组发现某一处地段声音强度凸显,信号强度从左往右依次呈现“弱-强-强-弱”的表现,探测人员再往旁边就搜索不到信号,但是标记图上有管道。工程组人员据此判断出该处应该 是有另一条其他管道与燃气管道并行。经过开挖验证后的确发现两条管道并行排列。

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

案例2

超大埋深燃气PE管线探测

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作
管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作
管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

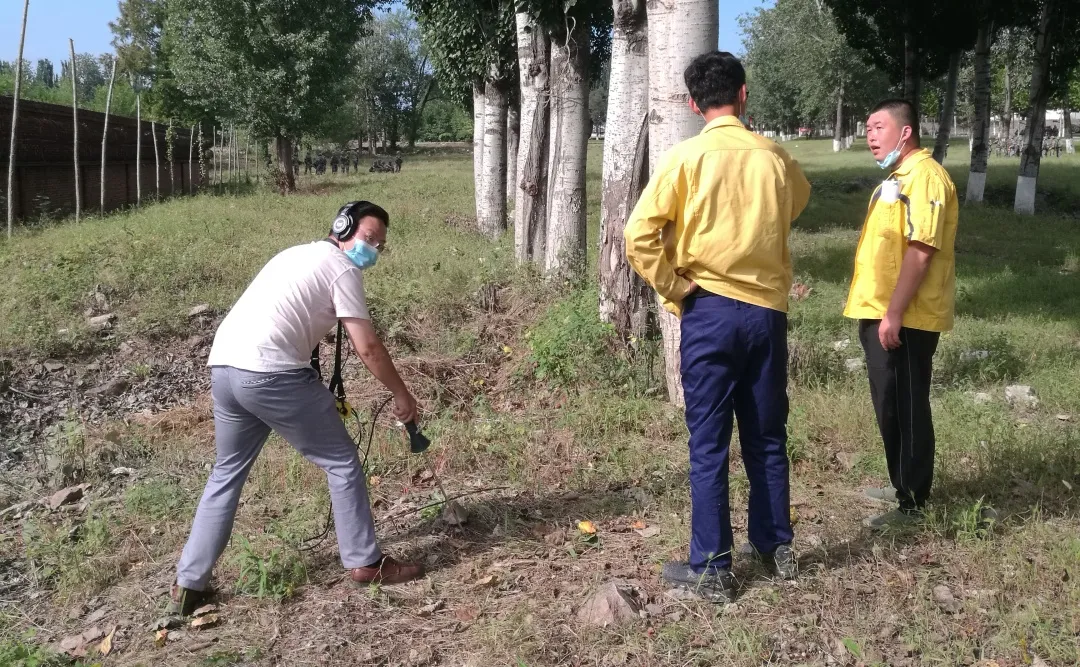

某地M城市燃气PE管线超大埋深探测

2020年9月,管畅科技工程部同事接到某地M城市燃气公司位图,需要对其市政管线进行探测,在探测其中一段管线时,用燃气PE管线定位仪探测发现信号非常微弱,然而持续有音频信号从埋地管道内传出,工程部同事经过研判后认为该处管线应该埋得非常深,且确定有管线。

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作
管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

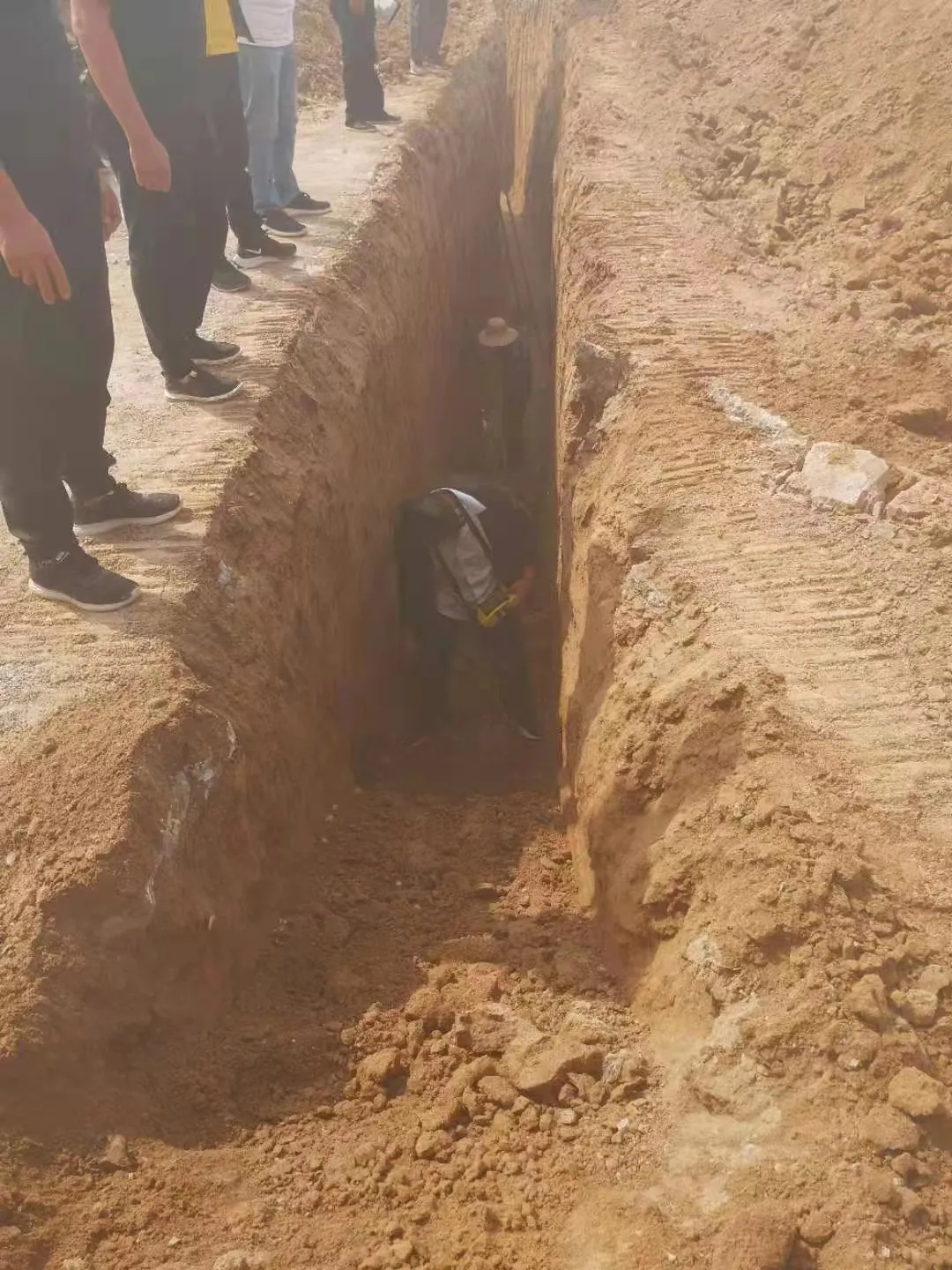

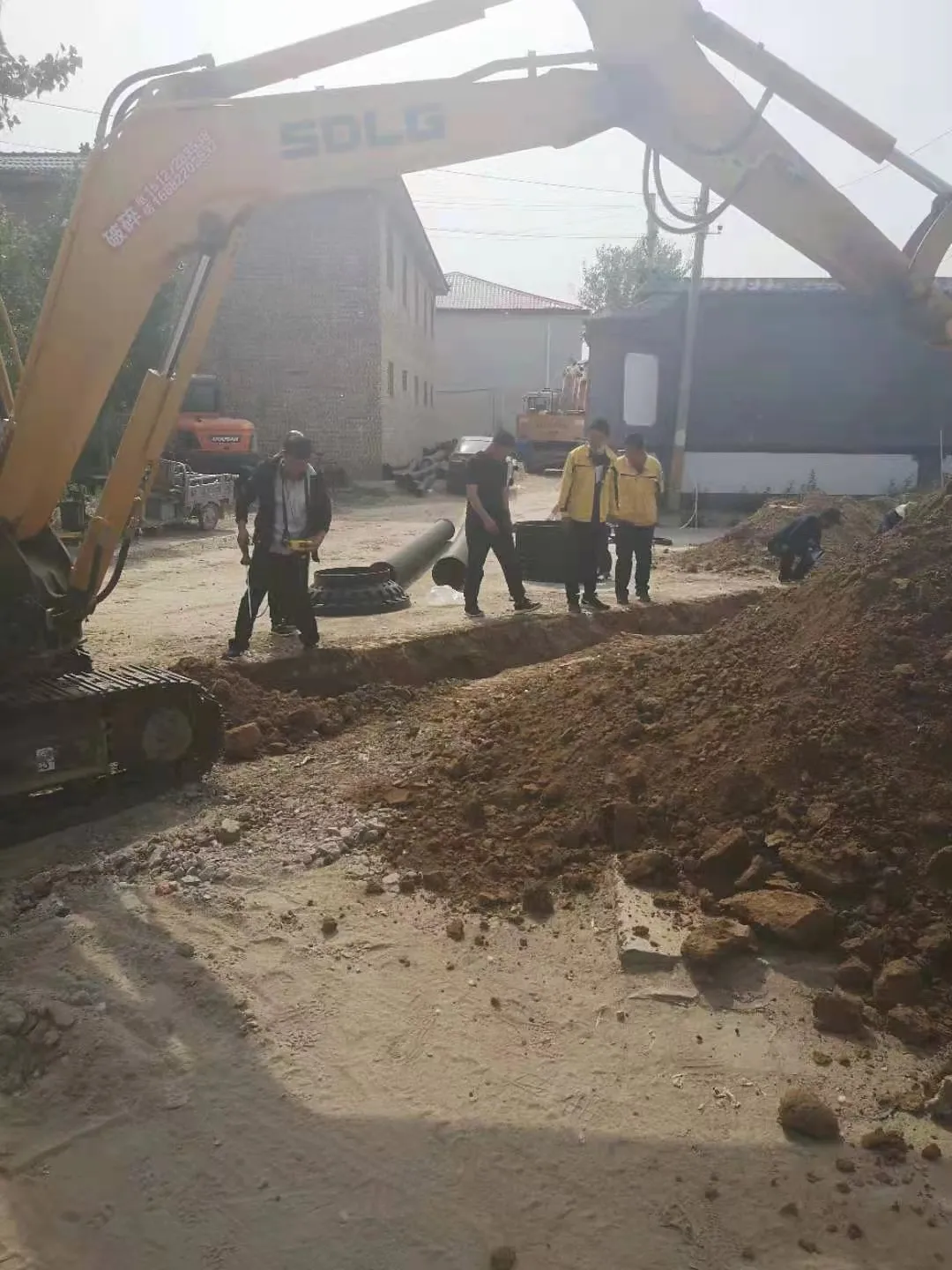

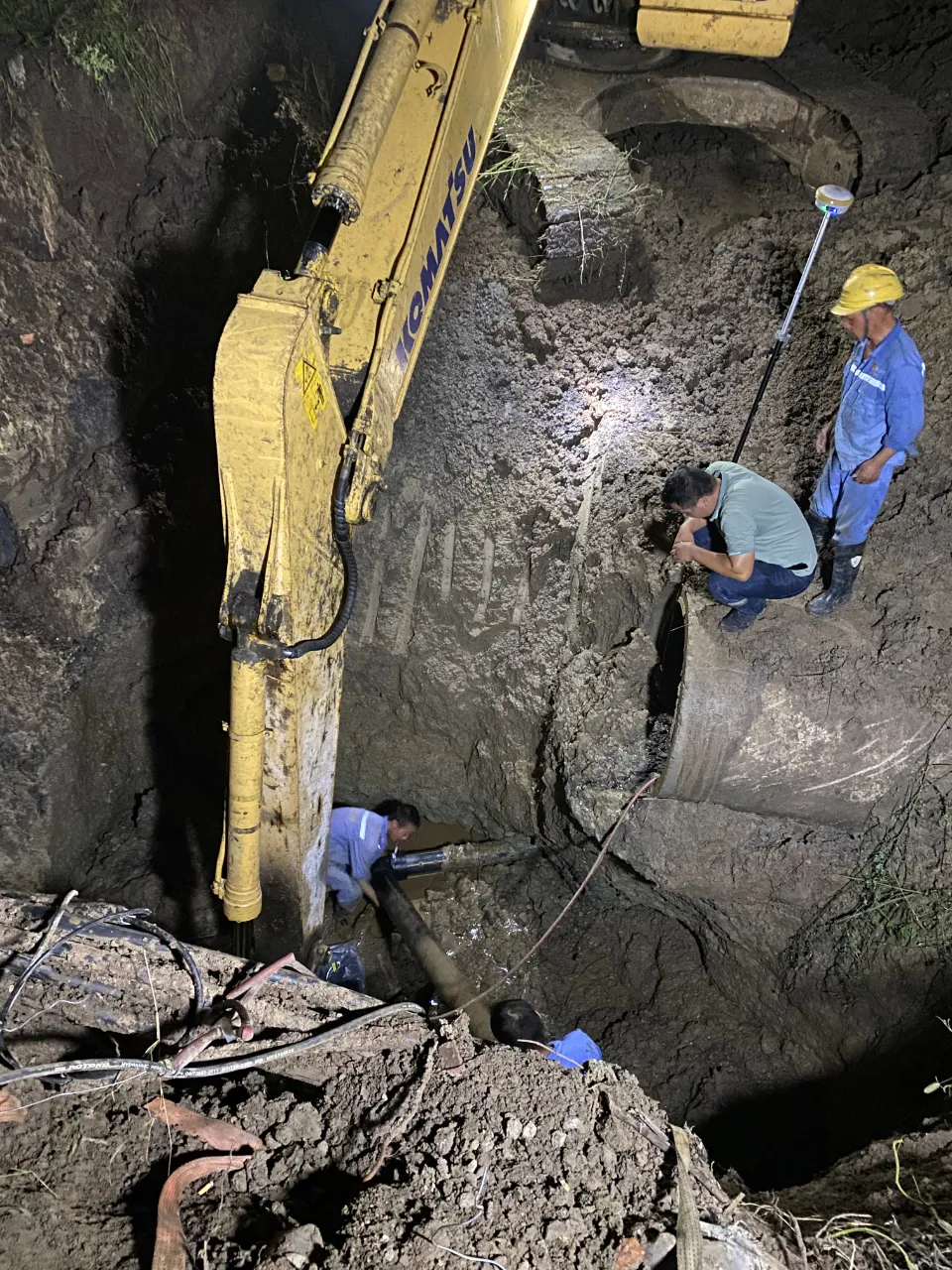

燃气公司根据地埋标识牌认为管道应该在该处2米距离处,我司工程部同事非常确信就在此处。于是决定现场开挖,在开挖过程中,除了人手用铁锹开挖,甚至还动用了挖掘机。

现场视频1

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作
管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

现场视频2

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

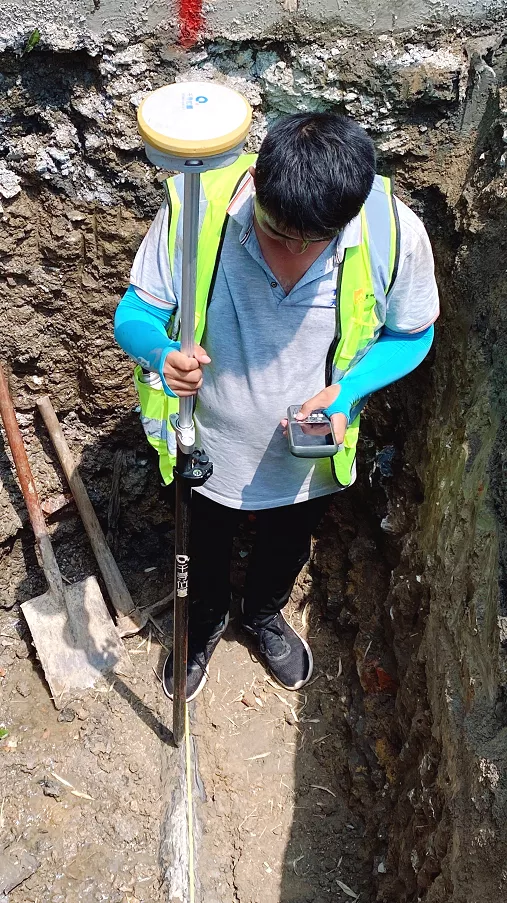

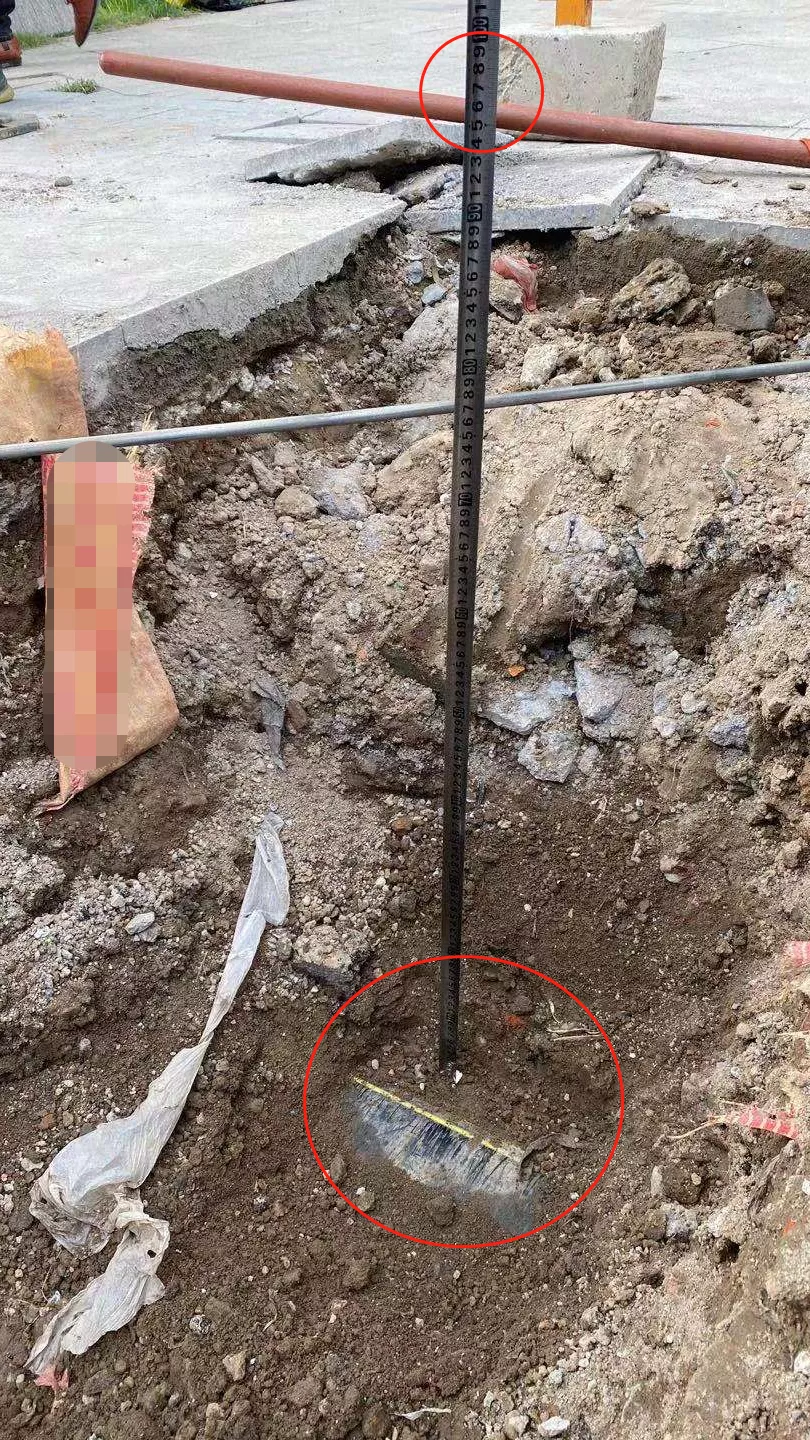

通过开挖后我们发现,该处确实有燃气管线。且为管网检测中不常见的超深地埋登高燃气管,用2处弯头相互连接,下方管道埋深5.7米,上方管道3.68米。现场的工作人员及燃气公司..对我司设备及工程部同事连连称赞,认为我司判断得非常准确,纷纷竖起大拇指夸赞!

经过多个案例实证,均证明管畅科技“燃气PE管线定位仪GPPL”在燃气PE管线探测中的作用。该设备可应用于DN25~DN400内多种管径、适用于PE管道、金属管道等多种材质的燃气管道,设备.承压1.5Mpa。

管畅科技|燃气PE管线定位仪GPPL,让PE管道探测成为日常操作

探测距离:

单向可定位市政中压300~2000M,双向探测1.5Km左右。单向可探测市政低压100~600米,双向探测600M左右。

探测深度:

10M左右

燃气PE管线定位仪GPPL特点:

声波定位压力管道是一项专利技术

使用专用CPU的声波燃气PE管道定位仪

新研制的AGC自动增益控制算法

避免工程事故

快速找到埋地燃气PE管道

避免误开挖、不必要开挖

校准燃气桩燃气地面标识牌位置

高度集成于一个工程箱内,方便携带

在未来,管畅科技将会不忘初心,不遗余力地为燃气管线探测行业做出自己的贡献!

管畅科技,让天下没有难测的管线!
